Contrator de sistema de energia elétrica para controle de motor de indução trifásico F-C1 para expor

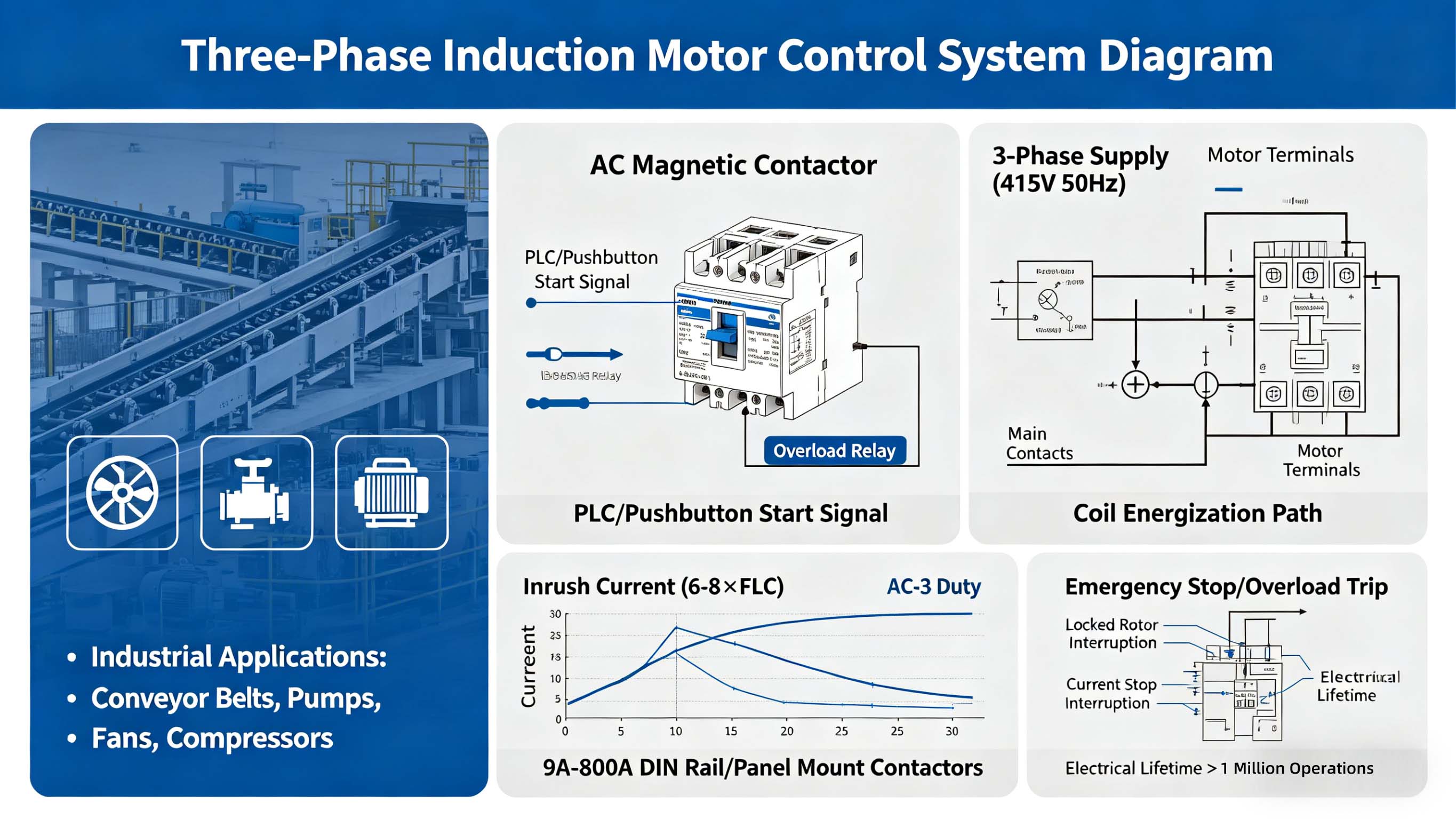

 Controle de motor de indução trifásico

Em correias transportadoras industriais, bombas, ventiladores ou compressores, o Contator magnético CA é o componente mais crítico de um conjunto de partida de motor emparelhado com um relé de sobrecarga. Quando um PLC ou botão envia um sinal de partida, a bobina do contator é energizada, puxando os contatos principais para conectar a alimentação trifásica (por exemplo, 415V 50Hz) aos terminais do motor. Durante a fase de partida do motor (função AC-3), o contator deve suportar correntes de partida de 6 a 8 vezes a corrente de plena carga (FLC) sem soldar seus contatos. Nossos contatores de montagem em painel ou trilho DIN de 9A a 800A lidam com essas altas sobretensões de forma confiável, com vida útil elétrica superior a um milhão de operações. Eles interrompem com segurança as correntes de rotor bloqueado durante paradas de emergência ou desarmes por sobrecarga, proporcionando anos de serviço livre de manutenção em ambientes de fábrica exigentes.

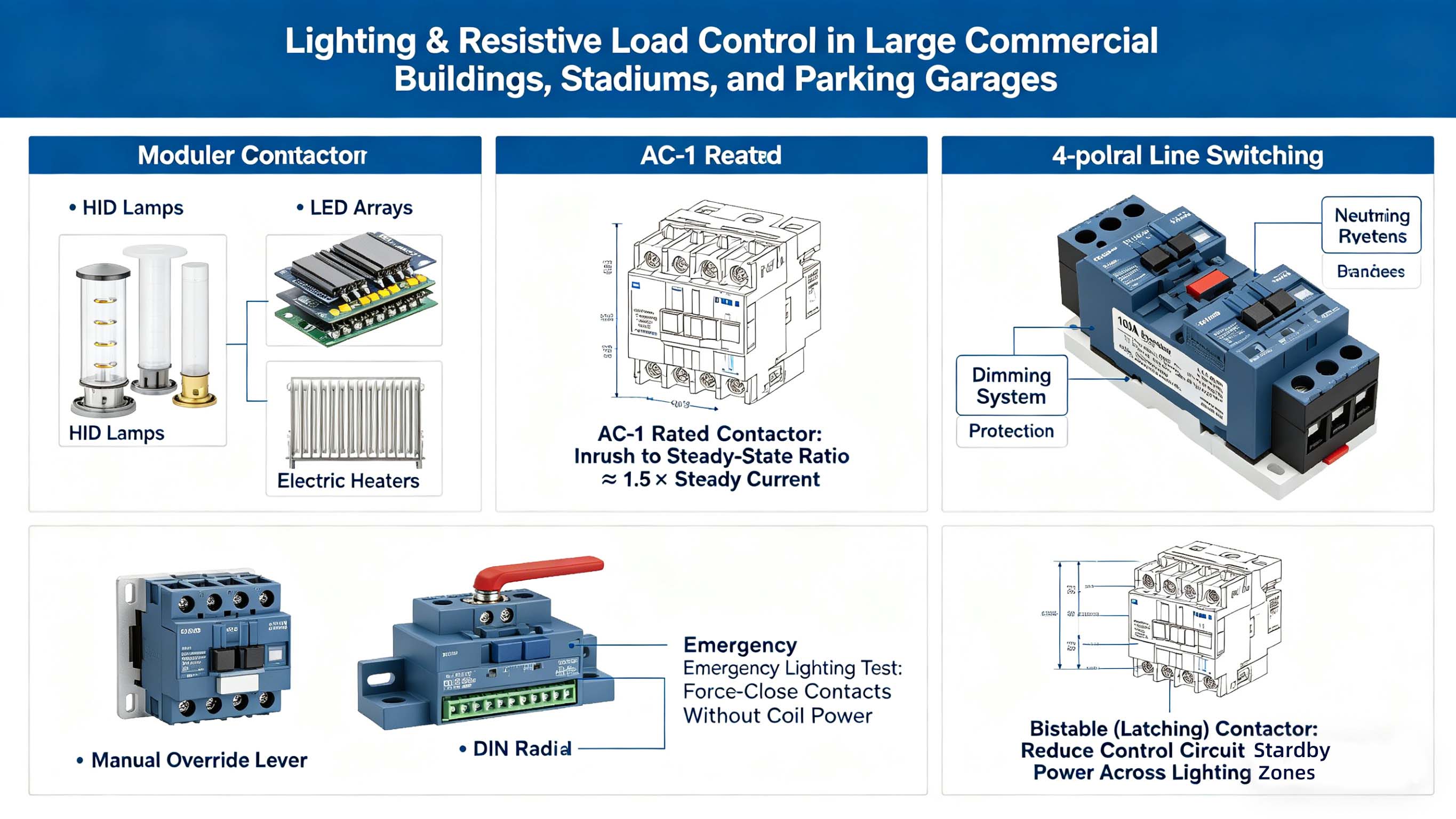

 Iluminação e controle de carga resistiva

Grandes edifícios comerciais, estádios e estacionamentos muitas vezes trocam lâmpadas de descarga de alta intensidade (HID), conjuntos de LED ou aquecedores elétricos através de contatores modulares. Ao contrário das cargas do motor, os circuitos de iluminação requerem contatores com classificação AC-1, onde a relação entre irrupção e estado estacionário é menor (aproximadamente 1,5 × corrente constante). Para bancos de drivers de LED com alta inrush capacitiva, nossos contatores de 4 pólos (capacidade de interrupção de até 100A) permitem a comutação de linhas neutras separadamente, evitando arcos neutros que podem danificar os sistemas de dimerização. O invólucro montado na parede ou em trilho DIN com alavancas de acionamento manual permite que os técnicos de manutenção forcem o fechamento dos contatos mesmo quando a energia da bobina está desligada, um recurso crítico para testes de iluminação de emergência. Algumas instalações usam contatores biestáveis (travantes) para reduzir o consumo de energia em espera do circuito de controle em centenas de zonas de iluminação.

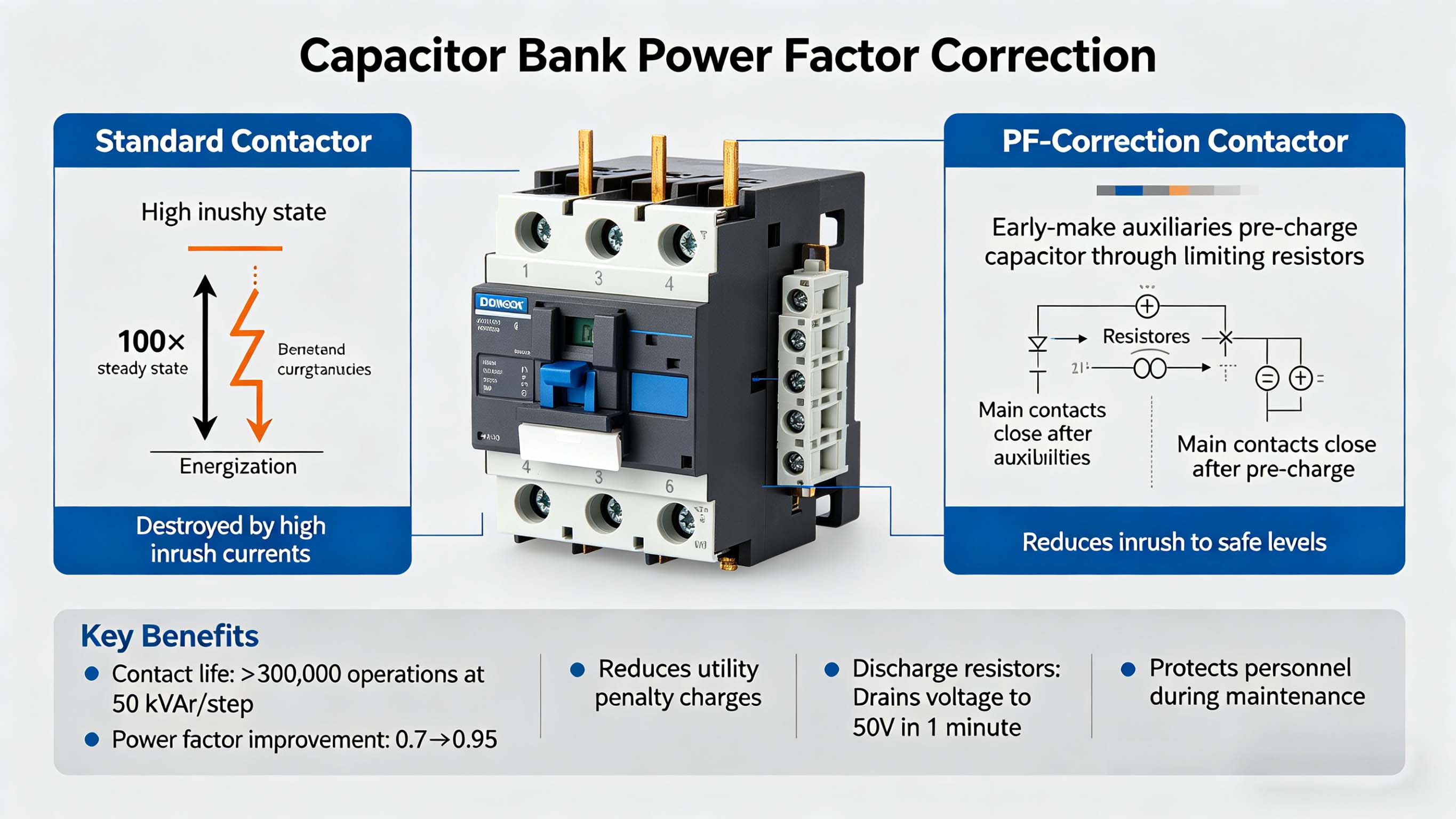

Correção do fator de potência do banco de capacitores

Para painéis de correção de fator de potência em locais comerciais ou industriais, um contator AC especializado com contatos auxiliares de fabricação antecipada comuta bancos de capacitores. Os contatores padrão seriam destruídos por altas correntes de partida (até 100× em estado estacionário) durante a energização do capacitor. Nossos contatores de correção de PF incorporam um conjunto de auxiliares de fabricação antiga conectados por resistor que pré-carregam o capacitor através de resistores limitadores antes do fechamento dos contatos principais, reduzindo a irrupção a níveis seguros. Após a abertura, os contatos auxiliares quebram após os contatos principais, garantindo que não haja arco sustentado nos capacitores. Esse projeto estende a vida útil do contato para mais de 300.000 operações a 50 kVAr por etapa, melhorando o fator de potência geral de 0,7 para 0,95 e, ao mesmo tempo, reduzindo as penalidades da concessionária. Todos os modelos incluem resistores de descarga para drenar a tensão armazenada do capacitor para 50 V em um minuto, protegendo o pessoal durante a manutenção do painel.

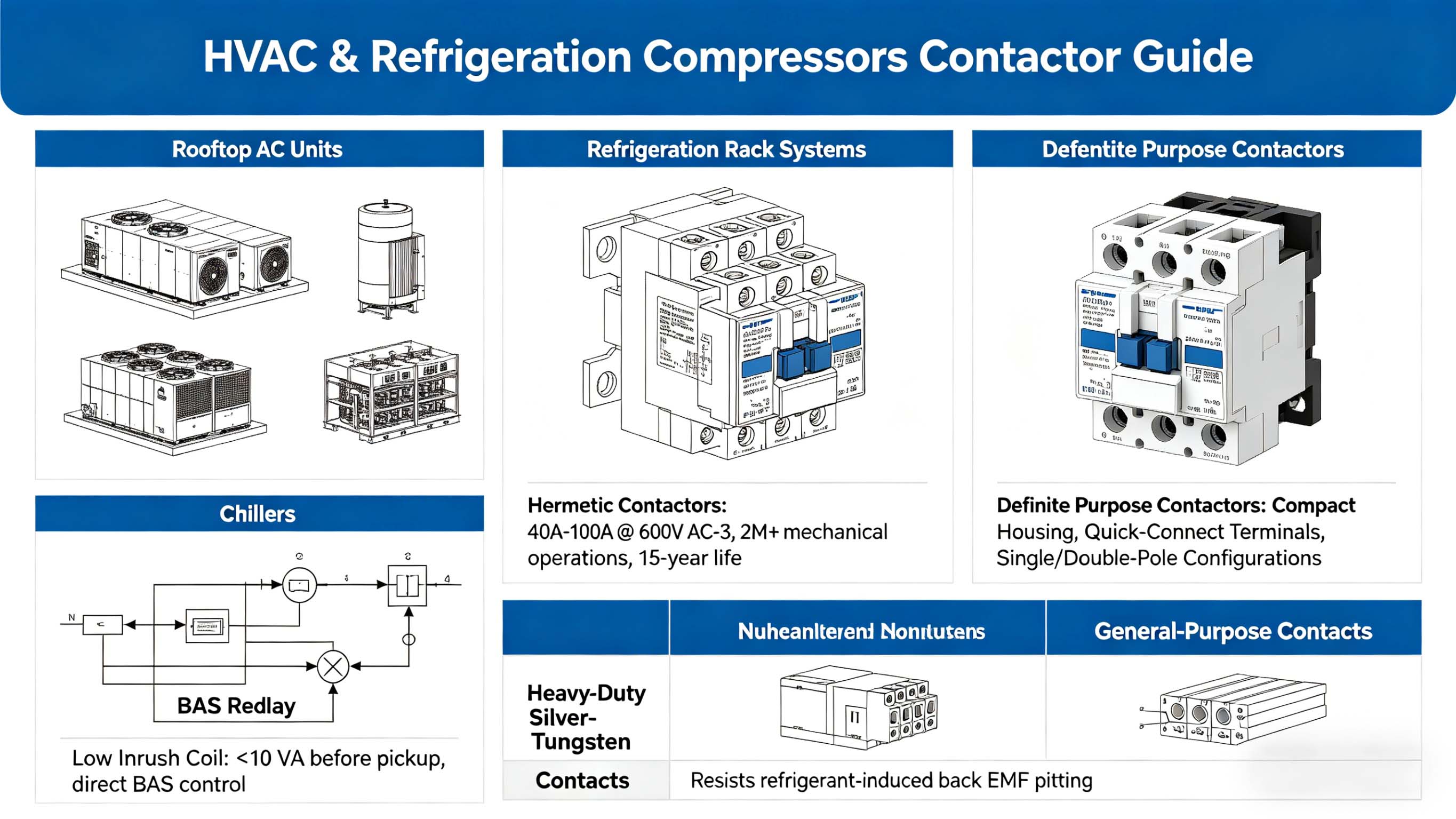

Compressores HVAC e Refrigeração

Unidades de ar condicionado de telhado, resfriadores e sistemas de rack de refrigeração usam contatores HVAC hermeticamente selados especialmente projetado para cargas de compressores. Esses contatores herméticos, geralmente classificados em 40A a 100A em serviço de 600V AC-3, incorporam vida mecânica extralonga (mais de 2 milhões de operações) para corresponder à vida operacional de 15 anos dos compressores comerciais. A baixa irrupção da bobina (abaixo de 10 VA antes da partida) permite o controle direto das saídas de relé do sistema de automação predial (BAS) sem relés de potência intermediários. Nós também oferecemos contatores de propósito definido que apresentam caixas compactas, terminais de conexão rápida e configurações unipolares ou bipolares para circuitos de refrigeração menores. Ao contrário dos contatores de uso geral, esses dispositivos são construídos com contatos de prata-tungstênio resistentes que resistem à corrosão causada por picos de EMF induzidos por refrigerante, comuns em condições de partida com baixa temperatura ambiente.
