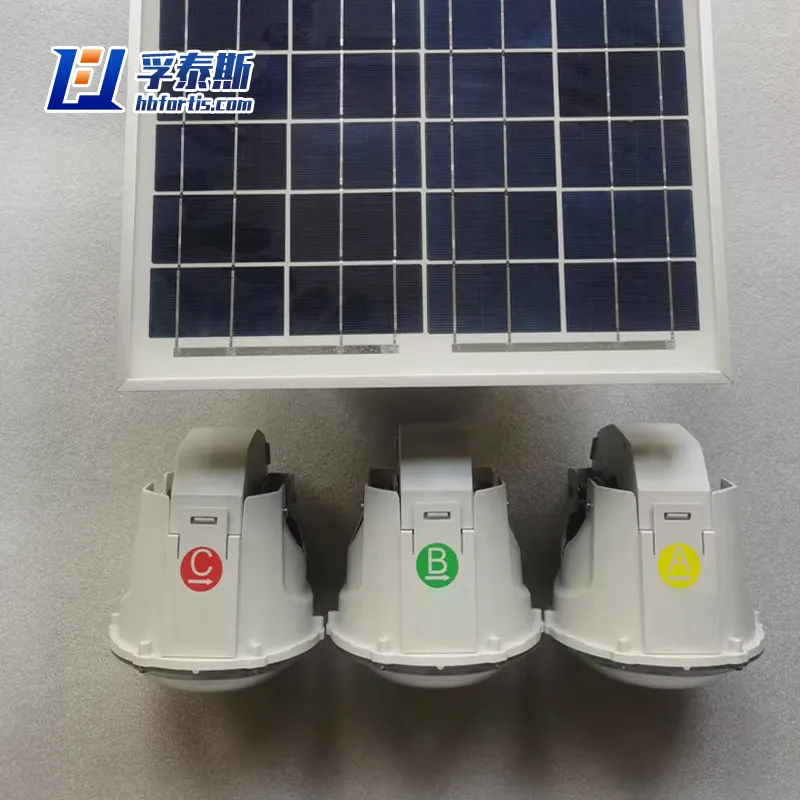

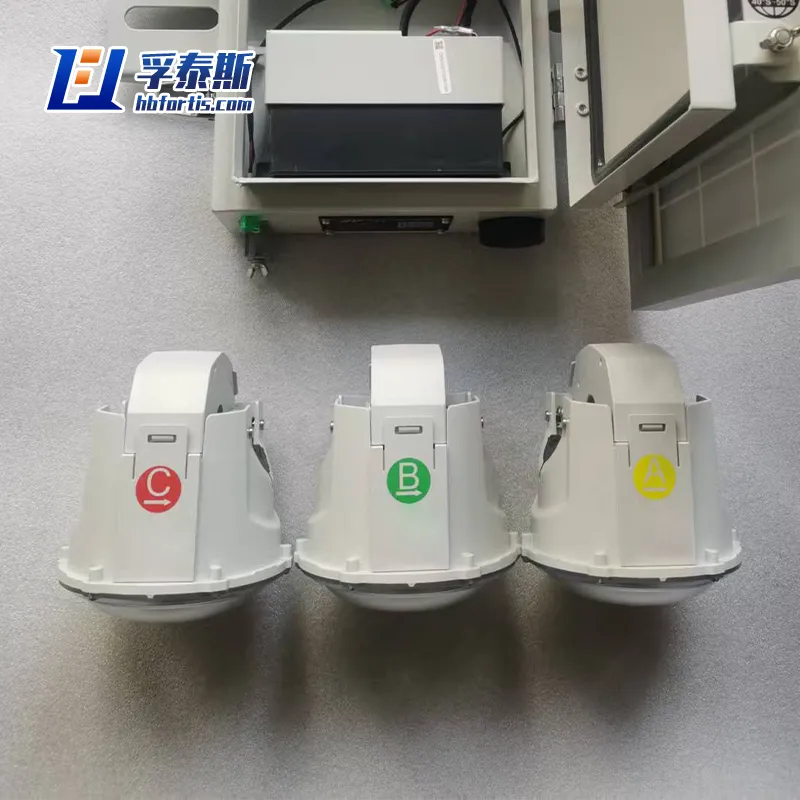

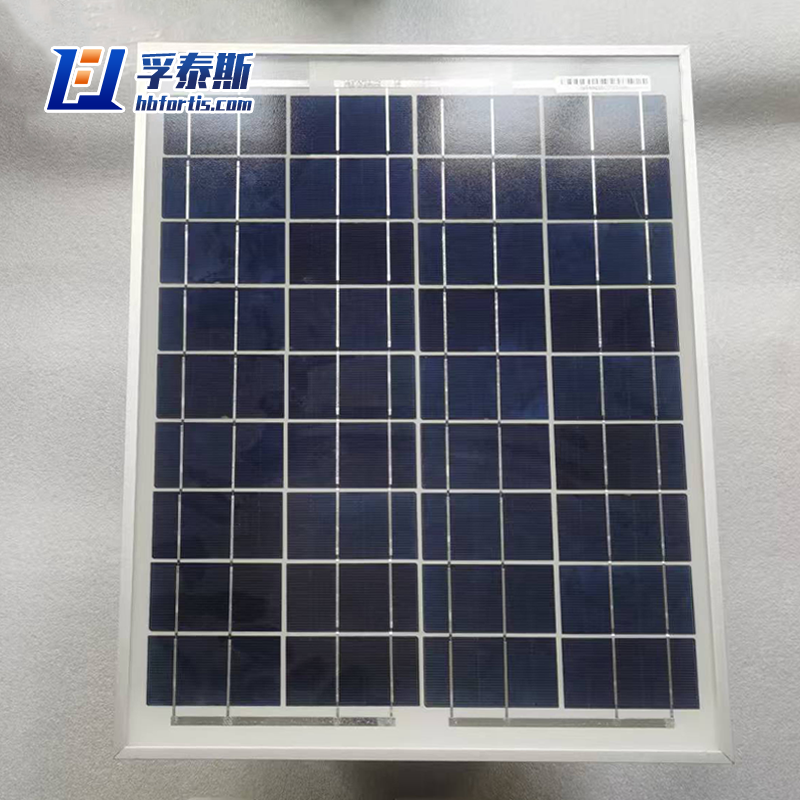

Indicador de falhas do sistema de energia elétrica para linhas aéreas de distribuição radial FT-FI1

Linhas Aéreas de Distribuição Radial

Em alimentadores radiais aéreos de longa distância de 10kV ou 35kV que passam por montanhas, florestas ou áreas rurais, a queda de um raio ou contato com animais pode causar uma falha transitória ou permanente. Quando um indicador de falha é preso em cada condutor de fase nos principais pontos de ramificação (por exemplo, a cada 2-3 km ou em chaves de seccionamento), o dispositivo exibe um flash de LED brilhante apenas no lado a jusante da falta. Os eletricistas dirigem-se até o primeiro indicador piscante e inspecionam apenas o pequeno trecho à frente, em vez de patrulhar 20 km de linha. Isso reduz diretamente o tempo de interrupção de 4 horas para menos de 30 minutos, melhorando drasticamente as métricas de serviços públicos SAIDI e CAIDI.

Redes subterrâneas de cabos

Cabos subterrâneos em CBDs urbanos ou parques industriais são propensos a quebras causadas por danos de escavação, envelhecimento de árvores de água ou fuga térmica. Ao contrário das linhas aéreas, as falhas nos cabos não podem ser detectadas visualmente a partir da rua. Ao montar indicadores de falha em cada junta de cabo ou no painel de Ring Main Units (RMUs), o dispositivo captura a assinatura da corrente de falha transitória quando uma seção do cabo falha. O display fica vermelho ou pisca um LED, permitindo que as equipes identifiquem o segmento exato de 200 metros entre duas juntas. Sem esses indicadores, as equipes das concessionárias precisariam desconectar todo o circuito, realizar testes de resistência de isolamento em vários pontos e, potencialmente, cavar aleatoriamente – um processo caro e demorado.

Alimentadores mistos aéreos e híbridos de cabo

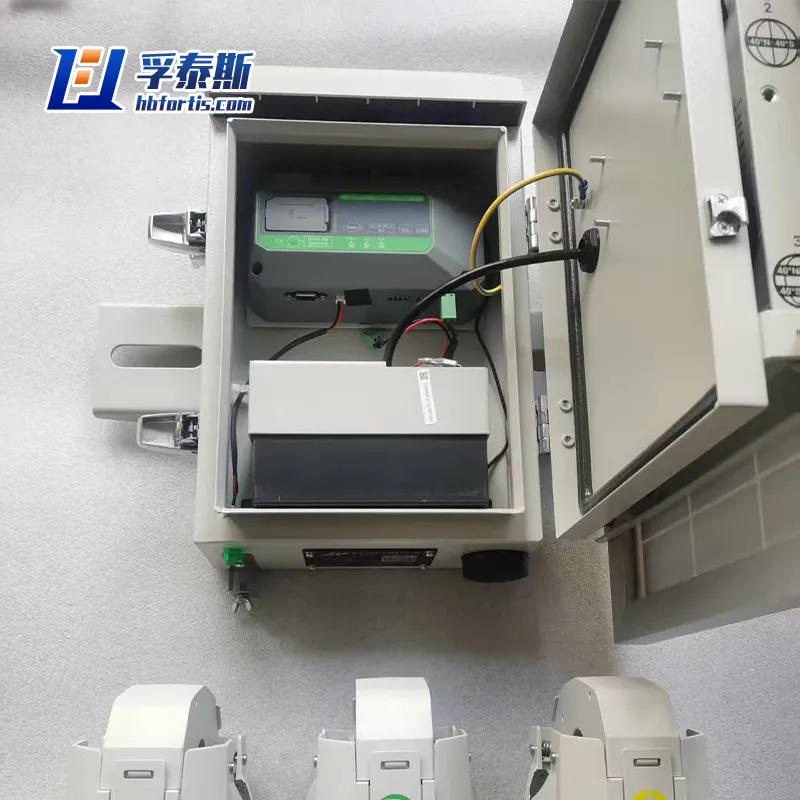

Um alimentador suburbano típico geralmente começa com linhas aéreas da subestação, faz a transição para cabos subterrâneos perto de aglomerados residenciais e depois retorna para cabos aéreos. Quando ocorre uma falta na porção subterrânea, os religadores aéreos a montante podem disparar e religar com sucesso se a falta for transitória. Contudo, uma falha permanente no cabo requer isolamento imediato. Instalando indicadores de falha com comunicação remota nos pontos de transição aéreo-cabo fornece aos despachantes dados de falhas em tempo real. O sistema SCADA exibe imediatamente qual fase e qual ponto de transição sofreu a sobrecorrente. Os despachantes podem então abrir seccionalizadores remotamente para isolar apenas o bloco de cabos, mantendo o restante da linha aérea energizado e mantendo a energia para clientes saudáveis.

Monitoramento de painéis de distribuição e distribuição

Em painéis internos revestidos de metal ou em painéis de distribuição secundários, a detecção manual de falhas entre dezenas de alimentadores de saída é perigosa e lenta. Cada painel de disjuntores pode ser equipado com um indicador de falha montado no painel conectado às saídas de relé ou CT. Quando uma falta a jusante desarma o disjuntor, a bandeira mecânica do indicador correspondente muda de branco para vermelho, identificando com precisão qual alimentador causou o desarme. Isso elimina a necessidade de verificar as configurações do relé de proteção de cada alimentador ou adivinhar qual cabo apresentou falha. Para plantas industriais com requisitos críticos de tempo de atividade (por exemplo, fábricas de semicondutores ou hospitais), essa identificação imediata reduz o tempo médio de reparo (MTTR) e permite que as equipes de manutenção se concentrem imediatamente na vala de cabos correta.
