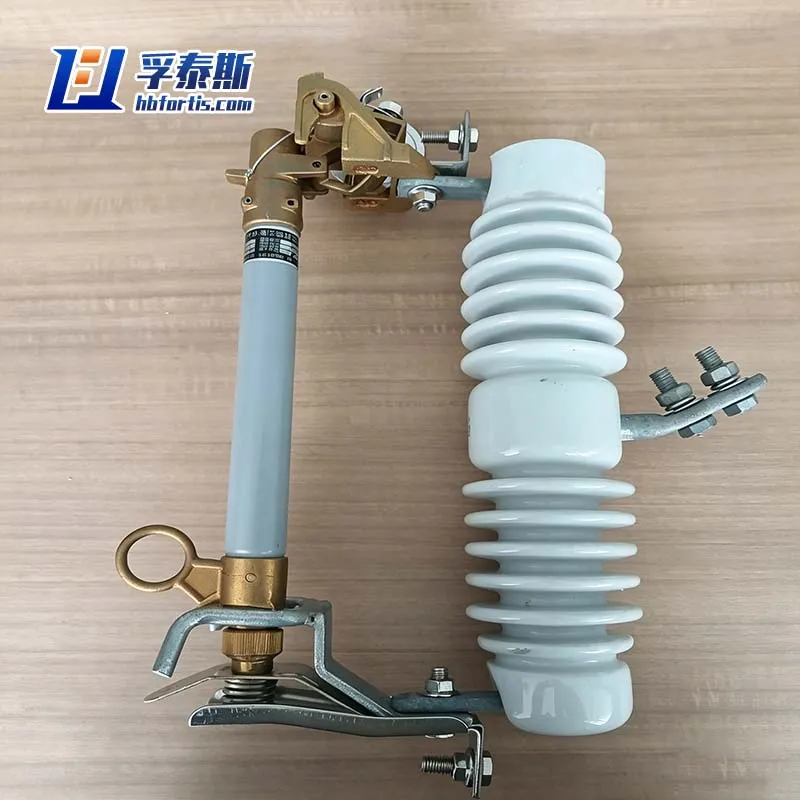

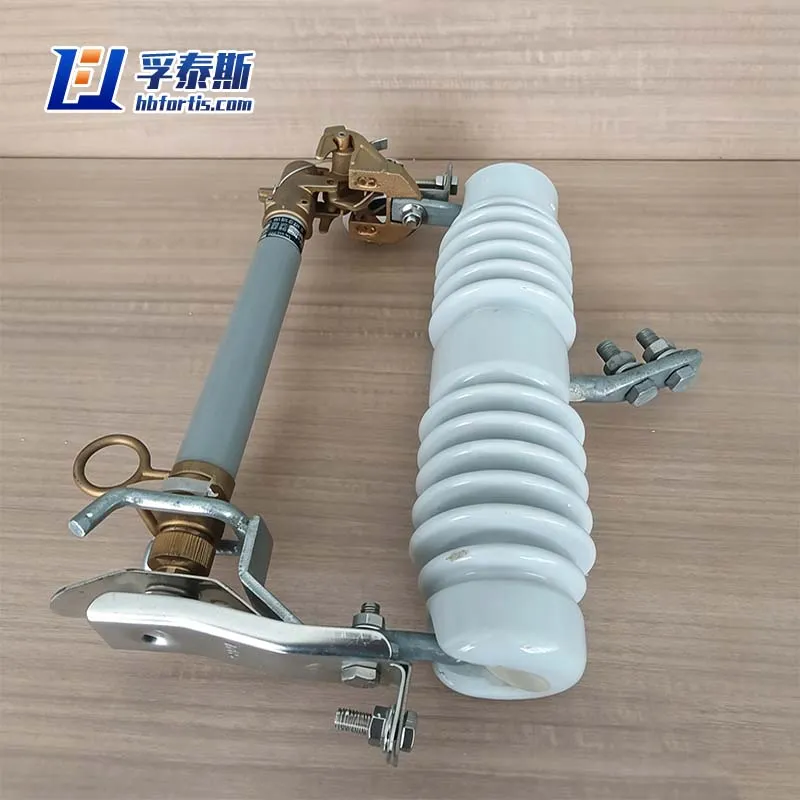

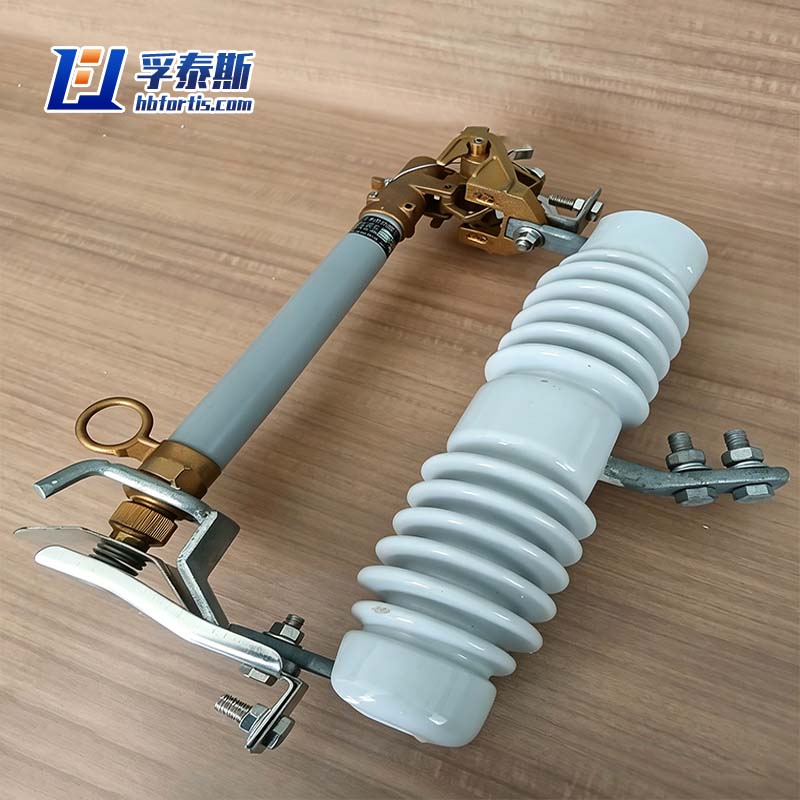

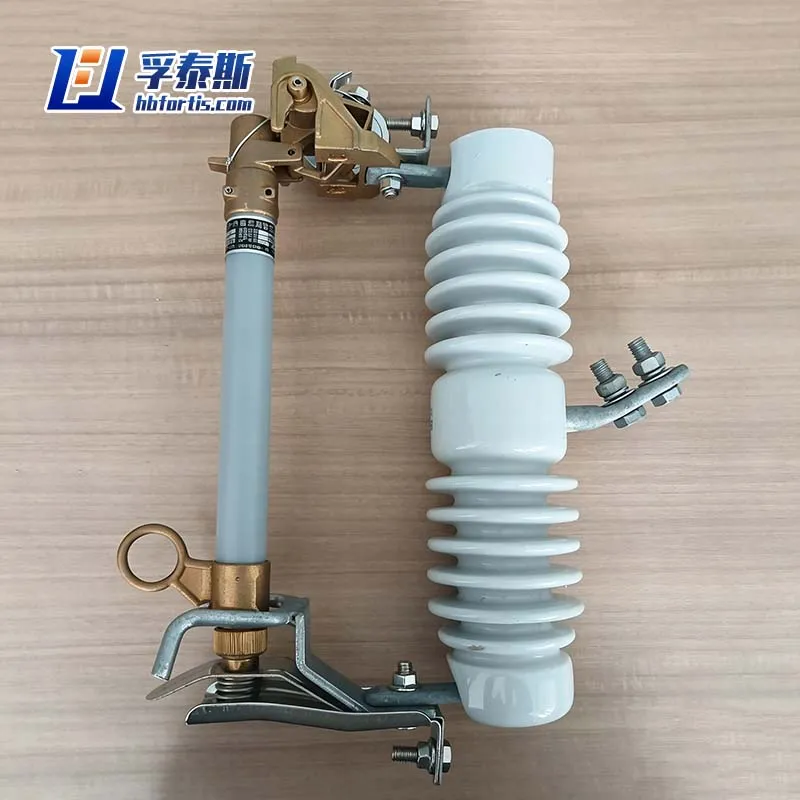

O tubo fusível externo é um componente essencial dos disjuntores fusíveis, especialmente projetados para alojar e fixar com segurança elos fusíveis de alta tensão dentro do corpo do tubo. Ele fornece uma câmara de instalação estável para garantir o posicionamento preciso e a fixação confiável do elo fusível durante a operação. Fabricado com materiais isolantes de alta resistência, o tubo fusível integra funções de extinção de arco, proteção de isolamento, operação mecânica e resistência às intempéries, garantindo desempenho seguro e confiável em sistemas de distribuição de energia externos. Após a operação do fusível, o tubo desce automaticamente para criar um ponto de desconexão claramente visível, melhorando a segurança da manutenção e a eficiência da identificação de falhas.
Brochão de Produtos da Hebei Fortis Technology Co., Ltd
Vantagens do produto
1. Instalação segura do link do fusível
A estrutura interna foi projetada para segurar firmemente e posicionar com precisão o elo fusível de alta tensão, garantindo instalação estável e operação confiável.
2. Desempenho eficiente de extinção de arco
Quando o elo fusível derrete, o arco gerado dentro do tubo faz com que o material isolante gerador de gás especial libere grandes quantidades de gás, o que extingue rapidamente o arco e interrompe a corrente de falha.
3. Proteção de isolamento confiável
Feito de materiais isolantes de alta resistência, o tubo fusível isola efetivamente a tensão fase-fase e fase-terra, reduzindo o risco de descargas elétricas, vazamentos e curtos-circuitos.
4. Mecanismo de abandono automático
Em condições normais, a tensão do elo fusível mantém o tubo fusível na posição fechada. Após a operação do fusível, a perda de tensão faz com que o tubo caia automaticamente sob a ação da gravidade e da força da mola, criando um ponto de desconexão visível e claro para manutenção e inspeção mais seguras.
5. Excelente resistência às intempéries
O gabinete protege o elo fusível interno contra chuva, luz solar, poeira, corrosão e outras condições ambientais externas adversas, garantindo um desempenho confiável a longo prazo.
6. Capacidade de transporte de corrente estável
A estrutura de contato do terminal superior e inferior fornece um caminho condutor estável durante a operação normal, permitindo que o tubo fusível transporte com segurança a corrente nominal de trabalho.
Cenários de aplicação
Em projectos de electrificação rural ou áreas periféricas urbanas, o Conjunto completo de fusíveis é mais comumente instalado no lado primário de transformadores montados em poste de 11kV ou 33kV. Quando um transformador sofre uma falha no enrolamento interno ou falha no núcleo, este conjunto de fusível detecta instantaneamente a sobrecorrente, derrete o elemento calibrado e libera mecanicamente o tubo para abrir sob a gravidade. Isso fornece proteção contra ruptura visível para eletricistas e isola o transformador defeituoso da linha de alimentação principal, evitando interrupções em cascata para centenas de residências.
Para proteger ramais laterais que derivam dos troncos de transmissão principais, este conjunto de chave-fusível atua como a primeira linha de defesa. Em uma configuração típica, um Conjunto completo de fusíveis com classificação de 33kV é instalado no ponto de ramificação. Se uma árvore cair no ramal ou um veículo atingir um poste a jusante, o conjunto interrompe a corrente de falta antes que ela afete a rede principal. Ao contrário dos religadores, esta solução econômica não requer energia auxiliar, tornando-a a escolha preferida para ramais longos de linhas aéreas rurais com baixa densidade de carga.
Bancos de correção de fator de potência localizados em postes de distribuição geralmente exigem proteção contra quebra de elementos capacitores internos. O montagem completa do fusível é compatível especificamente com a corrente de partida e as características de descarga dos capacitores. Quando uma unidade capacitiva falha em curto-circuito, o fusível design de expulsão de limpeza rápida libera gases ionizados para baixo (longe das partes energizadas), desconectando com segurança a lata defeituosa. Isto evita o risco de ruptura da caixa ou vazamento de fluido dielétrico que poderia contaminar o ambiente circundante.
